一：工業洗衣機、洗水機、砂洗機用途
工業洗衣機、洗水機、砂洗機系列主要包括：大型工業洗衣機，砂洗機，砂磨、石磨洗滌機，雪花機，乳膠產品泡洗機，洗滌染色兩用機等。工業洗衣機主要適用于服裝廠、洗水廠，襪廠、毛巾廠、賓館、學校、部隊、醫院、船舶等企事業單位職工服裝洗滌。
砂磨、石磨洗滌機、雪花機、洗滌染色兩用機主要適用于服裝針織行業各種織物的洗滌與漂染及牛仔服裝的石磨水洗和雪花干洗，泡洗機主要用于乳膠產品工藝性泡洗。
二：工業洗衣機第列結構簡介
工業洗衣機系列產品具有設計新穎、操作方便、運轉平穩、性能優良、結構合理、密封、保溫、美觀大方等優點。

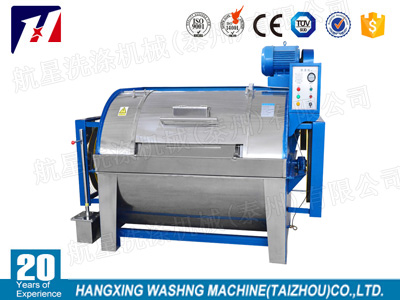

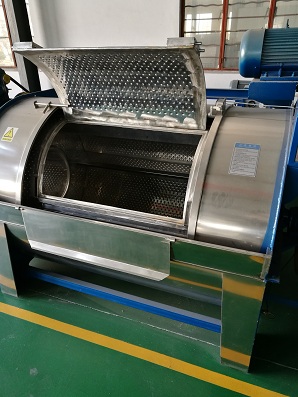

1：本機是臥式筒型，內外筒均采用優質不銹鋼板特制而成，平整光滑，耐腐蝕，不損傷織物。
2：本機安全可靠，內筒門蓋上裝有安全鎖緊機構，外筒門蓋上根據客戶要求可設定電器互鎖安全裝置：若門未關好，機器就無法啟動，若運行過程中門被打開，機器將立即停止運轉。
3：本機傳動系統由電機經二級三角膠帶傳至滾筒主軸。運轉平穩，無噪音，經久耐用。
4：本機設有定時控制。根據洗滌工藝要求，調好時間，到時會自動停機。
5：洗滌染色兩用機系列裝有水位計和溫度自動控制系統。用戶只要在進汽管和保溫管端裝進汽電磁閥就能自動升溫和控制溫度。
6：洗滌染色兩用機系列根據用戶要求可采用調速電機或采有變頻器，根據洗滌工藝要求自動
三：工業洗衣機系列的起吊與安裝
1：本機左右墻板上端均有起吊孔，供起吊用，另外機器底部有兩根槽鋼，方便用戶使用叉車鏟運。（注：本機只能堅立運輸）
2：本機無特殊安裝要求，只要用戶根據本廠機器基礎圖，校正好機器水平半添實固定就行。
3：安放機器時，應預先考慮機器進汽，進水及排水管道的進出位置。機器基礎圖見附圖。
四：工業洗衣機系列的事用說明
1：打開外筒拉門，合上電源，將三位開關轉向點動位置，按點動按鈕，使內筒門與外筒門對正。
2：翻上拖衣板，將待洗滌物放進內筒，放下拖衣板，打開進水閥。
3：當水位達到機器三分之一位置時，關閉進水閥，拉合外筒門。
4：根據洗滌工藝要求調速好洗滌時間，將三位開關轉向自動位置，機器自動正反運轉，打蒸汽閥，開始加溫待溫度達到洗滌工藝要求時，關閉蒸汽閥。
5：機器正常運轉達至規定時間，機器自動停止運轉。
6：將三位開關轉向點動位置，打開外筒門，按點動按鈕，將內筒門與外筒門對正。
7：打開放水閥，將筒內水放凈。
8：將三位開關轉向停止位置，打開內筒門，翻上拖衣板，取出洗滌物，關閉放水閥，進入下一次洗滌循環。
五：工業洗衣機系列電器原理
本機采用一臺三相異步電動機或一臺調速成電機（洗染機），當接通電源機，電源指示燈亮，三位開關控制點動、停止、自動，點動位置時點動指示燈亮，可實現點動對門：自動位置時運行指示燈亮，根據洗滌工藝要求選擇洗滌時間，機器將在規定的時間內正反自動運轉達洗滌。（注：洗滌機應有可靠的安全接地）
本機電器控制原理，請見洗滌機系列電器原理圖。
六：工業洗衣機系列的維護保養
1：三角膠帶的松緊程度要調節適中。
2：機器運轉過程中，非操作人員不得隨便操作電控按鈕。
3：機器運轉過程中，操作人員要隨時注意機器運轉情況，以現異?，F(xiàn)象立即停機檢查。
4：保持機器清潔，定期檢查機器電器絕緣情況。
5：定期給軸承及密封圈加注潤滑汕，以保證軸承及密封圈的使用壽命。
6：本機一般半年大保養一次，一年大檢修一次。
七：工業洗衣機系列產品型號及主要技術參數
型號規格 | GX-20 | GX30 | GX50 | GX70 | GX100 | GX150 | GX200 | GX250 | GX300 |
最大容量 | 20 | 30 | 50 | 70 | 100 | 150 | 200 | 250 | 300 |
轉筒尺寸 φ×長度 | 550×660 | 660*800 | 800*980 | 950*1220 | 960*1420 | 1060*1650 | 1080*2000 | 1200*2280 | 1300*2280 |
轉筒轉速（r/min） | 33 | 36 | 36 | 34 | 34 | 33 | 32 | 30 | 28 |
電機功率 | 1.1 | 1.1 | 1.5 | 2 .2 | 3 | 4 | 5.5 | 7.5 | 7.5 |
耗水量/每缸 | 250 kg | 400kg | 620kg | 750kg | 920kg | 1100kg | 1340kg | 1750kg | 2100kg |
耗汽量/每缸 | 15 kg | 18 kg | 20 kg | 30 kg | 45 kg | 50 kg | 60 kg | 70 kg | 80 kg |
外型尺寸 | 1170×1100×1080 | 1500×1190 ×1180 | 1700×1320×1350 | 1980×1400×1520 | 2200×1500 ×1590 | 2480×1550 ×1900 | 2900×1500 ×1900 | 3200×1800 ×2200 | 3200×2000 ×2300 |
機器重量 | 290 | 400 | 500 | 700 | 960 | 1150 | 1500 |
